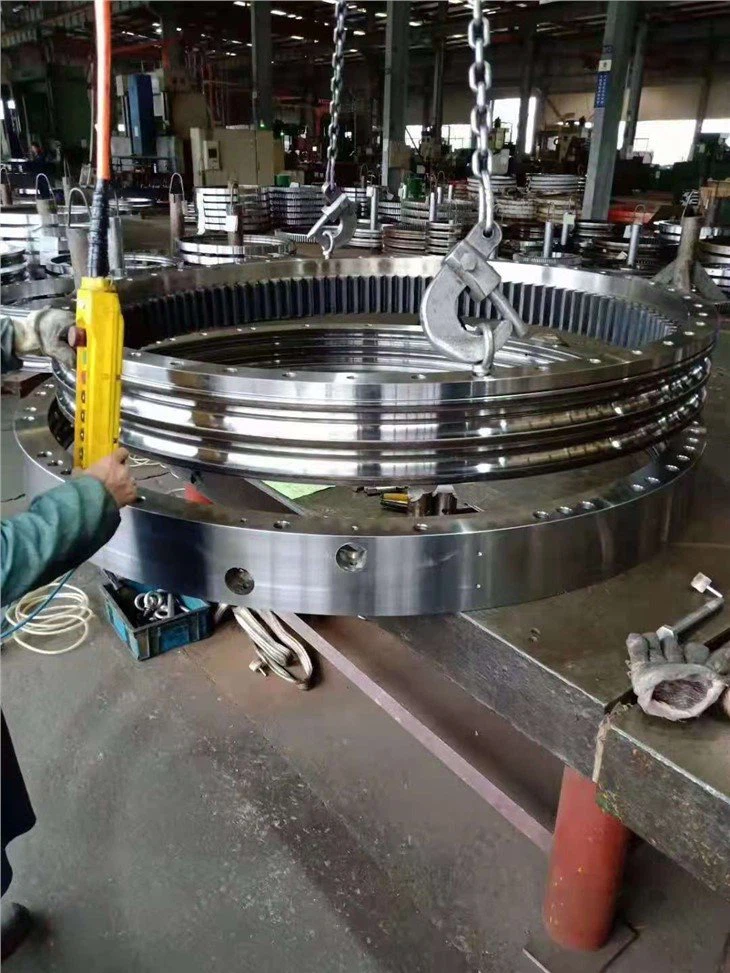

Otočný prstenje nový typ mechanických částí, který se skládá z vnitřních a vnějších kroužků, valivých prvků atd. otočný kroužek je velké ložisko, které unese komplexní zatížení a současně unese velké axiální, radiální zatížení a moment převrácení.

Rotační ložisko se také nazývá ložisko otočného stolu. Anglické názvy jsou:otočné ložisko, otočné ložisko, otočné ložisko, otočný kroužek. Otočné ložisko je široce používáno ve skutečném průmyslu a nazývá se&"; kloub stroje GG"; což je důležitá hnací část stroje, která potřebuje provést relativní rotační pohyb mezi dvěma objekty a také nést axiální síla, radiální síla a moment převrácení současně. S rychlým rozvojem strojírenského průmyslu se otočný kroužek široce používá v lodním vybavení, strojírenských strojích, strojích pro lehký průmysl, hutních strojích, lékařských strojích, průmyslových strojích a dalších průmyslových odvětvích.

Tepelné zpracování oběžné dráhy

Dráha otočného ložiska je ošetřena povrchovým indukčním kalením a tvrdost kalení je zajištěna na hrc55-62, což může dosáhnout dostatečné hloubky vytvrzené vrstvy.

Zleva doprava, shora dolů jsou:

1. Jednořadá čtyřbodová kontaktní kulička

2. Dvouřadý redukční míčový závod

3. Jednořadá příčná válečková dráha

4. Dvouřadá oběžná dráha s redukčním kroužkem kulového nosu

5. Oběžná dráha třířadého válečkového nosu

Třířadá oběžná dráha s nosným kroužkem

Tepelné zpracování ozubených kol

Kvůli potřebě přenášet sílu má jeden z kroužků otočného ložiska obvykle zuby. Stav tepelného zpracování ozubených kol je obecně normalizován nebo kalen a temperován. Povrch zubu lze také kalit podle požadavků uživatele&# 39. Tvrdost kalení je HRC50 ~ 60 a lze zajistit dostatečnou hloubku. Podle různých aplikací lze kalení převodů rozdělit na kalení plným zubem a indukční kalení jedním zubem. Indukční kalení jednoho zubu lze rozdělit na kalení povrchu zubu a kořene zubu a kalení povrchu zubu.

Tepelné zpracování ozubených kol

Zleva doprava jsou:

Plné zubové kalení
Povrch zubů a kalení kořenů

3. Kalení povrchu zubů
